Sobre flip-flops e contadores em eletroeletrônica
Foram encontradas 13 questões
Considere o circuito da figura para responder às questões de números 27 e 28.
Supor: V1=20V, R1=3Ω,R2=28Ω,R3=1Ω,R4=R5=16Ω e tensão entre os pontos Ae B= 4,5 V.

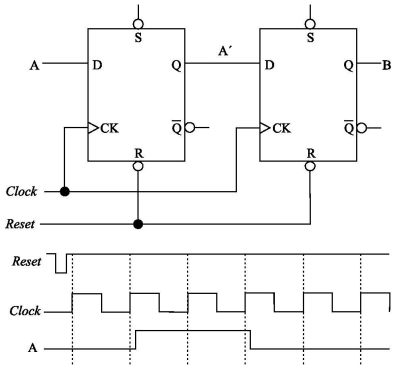

Considere o seguinte circuito digital, composto por dois Flip-Flops tipo D, bem como os sinais A, Clock e Reset.
Assinale a alternativa que apresenta uma afirmação correta a respeito dos sinais A' e B desse circuito, a partir da ocorrência do sinal A.
![Imagem associada para resolução da questão](https://qcon-assets-production.s3.amazonaws.com/images/provas/95201/30.png)
I.Este trecho da lógica ocupará 3 conexões físicas do CLP.
II.A "Saída" em paralelo com a "Entrada 1", que na prática forma uma função lógica "OR", tem a finalidade de "selo". Na grande maioria dos CLPs de mercado, essa lógica pode ser substituída por uma função atrelada à Saída chamada de Latch(L).
III.Na lógica apresentada, o CLP usará obrigatoriamente duas entradas analógicas e uma saída digital temporizada.
É correto o que se afirma em:
![Imagem associada para resolução da questão](https://qcon-assets-production.s3.amazonaws.com/images/provas/95035/37.png)
Esse circuito está representando um
Nos contadores assíncronos, apesar da designação que recebem, as transições dos flip-flops são simultâneas.
Analise a figura que mostra o diagrama interno do circuito integrado 74LS374:
A alternativa que indica a função lógica CORRETA do circuito é:
![imagem-011.jpg](https://s3.amazonaws.com/qcon-assets-production/images/provas/40396/imagem-011.jpg)
![Imagem 038.jpg](https://arquivos.qconcursos.com/images/provas/23710/Imagem%20038.jpg)
Considere um contador binário de 4 bits, cujas tabelas de operação e de ligações estão mostradas acima. O contador dispõe dos sinais LOAD (carregamento paralelo sincronizado pelo clock), CLR (clear síncrono) e EN (habilitador de contagem a cada clock), todos ativados em nível alto, além do sinal UP, que define a direção de contagem. Sabendo que a habilitação de LOAD tem prioridade sobre a habilitação de contagem, o número de estados da sequência permanente implementada é
![Imagem 036.jpg](https://arquivos.qconcursos.com/images/provas/23710/Imagem%20036.jpg)
Considere que os flip-flops do circuito digital da figura acima começam zerados após a energização. O número de estados que se repetem indefinidamente na sequência permanente é
![Imagem 034.jpg](https://arquivos.qconcursos.com/images/provas/23710/Imagem%20034.jpg)
Para medir a frequência de um sinal senoidal, um técnico fez uso de um dos frequencímetros existentes em seu laboratório, no Brasil. Esse equipamento utiliza o sistema de contagem mostrado na figura acima, de acordo com os seguintes passos:
1 - o sinal senoidal é transformado num sinal pulsado de mesma frequência;
2 - esse sinal pulsado incrementa um contador durante um período determinado pela base de tempo;
3 - a saída do contador é convertida na frequência do sinal.
Sabendo, contudo, que a base de tempo do frequencímetro, apesar de periódica, apresentava um valor incorreto, o técnico testou o equipamento, medindo a frequência da rede elétrica (60Hz) e obtendo 75 Hz. Em seguida, mediu a frequência do sinal desejado e verificou a indicação de 120 Hz no frequencímetro. O verdadeiro valor da frequência do sinal, em Hz, é
