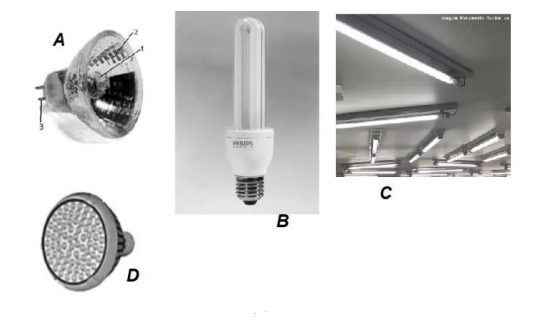

Questões de Concurso Sobre equipamentos e componentes em eletrotécnica

Os dados dos ensaios em curto circuito e em vazio de um transformador monofásico são apresentados nas tabelas a seguir:
Ensaio em vazio Grandeza Valor P₀ 4 kW V₀ 440 V I₀ 2 A
Ensaio em curto circuito Grandeza Valor P_cc 2,5 kW V_cc 30V I_cc 100 A
Sabendo-se que o transformador é posto em operação com uma sobrecarga de 20%, suas perdas, em W, são aproximadamente iguais a

Um motor síncrono trifásico, ligado em Y, 60 Hz, X_s = 0,22 Ω e resistência de armadura desprezível, opera nas seguintes condições:
• corrente de linha: 50 A (puramente capacitiva); • tensão de linha: 760 V.

A curva de magnetização do motor pode ser aproximada pela seguinte expressão: V_T (I_f) = 150.I_f, onde V_T é a tensão terminal e I_f é a corrente de campo.

Diante do exposto, a corrente de campo, em ampères, é aproximadamente de

A tensão nominal nos primários de um determinado transformador monofásico é 10 vezes maior que a tensão em seu secundário. A impedância de carga relacionada à tensão e à corrente no secundário desse transformador é de Z₂ = 2 + j3,5 Ω.
O valor da impedância equivalente Z₁ relacionada ao primário, em Ω, é:

Uma motor de indução trifásico de 60 Hz tem 1/3 (um terço) Ω por fase de resistência de enrolamento do estator. Funcionando com uma potência de entrada de 21,6 kW e uma corrente de terminal de 40 A, ele gira a 45 rotações por minutos abaixo de sua velocidade síncrona. Sabe-se que a potência dissipada no rotor é de 500 W.
Baseado nas informações descritas, o número de polos da máquina é

Considere o diagrama a seguir, que representa uma rede aérea secundária trifásica de uma área urbana, alimentada por um transformador T1.


Considere também que a distância entre cada nó é de 30m, que as cargas são trifásicas e que o coeficiente de queda de tensão trifásica do cabo da rede aérea é igual a 2 %/KVA.km.
A queda de tensão entre o transformador e o nó A é de

Velocidade de transmissão (ou taxa de transmissão), taxa de erro de bit (BER) e largura de banda do canal de comunicação são importantes parâmetros da camada física de um sistema de transmissão digital.
Com relação a esses parâmetros, analise as afirmativas a seguir.
I. A velocidade de transmissão da camada física não depende da largura de banda do canal de comunicação. II. O tipo de modulação não influencia o valor da velocidade de transmissão da camada física. III. Técnicas de codificação de canal podem ser utilizadas para reduzir a BER da camada física.
Está correto o que se afirma em:

Sabe-se que o ganho de tensão de um determinado amplificador EC (emissor comum) é igual a 4. Medindo-se a tensão de saída, verificou-se que o valor é de 32 V rms.
Então, o módulo do valor da tensão pico a pico na entrada do amplificador é, aproximadamente, igual a

A figura abaixo representa um circuito regulador de tensão com diodo Zener. A tensão V_z = 10V, a potência P_zM = 50 mW e V_L é a tensão na carga de 2 K Ω.

Assinale a afirmação CORRETA:

Um transformador tem as seguintes características: 48 kVA e 2400:240 V. Com os instrumentos aplicados no lado de alta tensão, e com o lado de baixa tensão em curto-circuito, obtêm-se as seguintes leituras no lado de alta tensão 60 V, 20 A e 600 W. Um ensaio de circuito aberto, com o lado de baixa tensão energizado, fornece as leituras nesse lado de 240 V, 5 A e 200 W. Considere as afirmativas abaixo com relação ao transformador operando a plena carga:

I - As perdas no núcleo equivalem a 300 W.

II - A corrente do lado de alta tensão a plena carga é 25 A.

III - As perdas totais equivalem a 800 W.

IV - A impedância equivalente do transformador referida ao lado de alta tensão é 3 Ω.

V - A resistência equivalente do transformador referida ao lado de alta tensão é 1,5 Ω.

Assinale o item que correspondem às afirmativas CORRETAS.

Um motor de indução monofásico de 220 V foi ligado a uma tomada de 110 V através de um transformador elevador ideal. A corrente drenada pelo motor é 15 A. A corrente drenada pelo motor no lado primário do transformador é igual a:

O amplificador operacional inversor mostrado na figura abaixo tem taxa de subida igual 0,5 V/μs. É aplicado em sua entrada um sinal de 2 V com uma determinada frequência (rd/s). O ganho de tensão do amplificador em dB (decibéis) e a máxima frequência que pode ser utilizada no sinal de entrada para evitar distorção na saída são, respectivamente:

No circuito ilustrado na figura abaixo, a corrente de base é fornecida por um circuito de polarização consistindo em um resistor 180R e 60R e por uma fonte de 12 V. A corrente no coletor é igual a quarenta e seis vezes à corrente de base (IC = 46IB_B), onde R representa um valor de resistência compreendido entre 1 K e 5 K (1 K< R < 5 K). Existe uma queda de tensão de 0,7 V da base ao emissor. Sobre a corrente de base (I_B), é CORRETO afirmar que:

Para o acionamento de motores elétricos trifásicos de indução são utilizados diversos dispositivos, tais como: A) Amperímetro; B) Botão; C) Contator; D) Relé Térmico; E) Fusível; F) Voltímetro; G) Disjuntor e H) Temporizador. Indicar a alternativa CORRETA de acordo com as suas classificações, isto é: a letra P (Proteção), M (Manobra) e S (Sinalização).

As curvas da figura relacionam "Corrente (I/In) e Conjugado(C/Cn)" (eixo Y) e "RPM" (eixo X) de um motor trifásico de indução. Considerando que a partida do motor é Estrela-Triângulo e a linha tracejada indica a velocidade do motor em regime permanente, determinar a relação (I/In) aproximada de regime permanente do motor.

Assinale a alternativa CORRETA:

O diagrama de comando ilustrado na figura está relacionado à partida direta do motor trifásico de indução. Não é mostrado o diagrama de força, porém esse diagrama possui um contator (K1) com quatro chaves auxiliares, 3 NAs e 3NFs, e um relé de sobrecarga (FT1) com contatos auxiliares do tipo comutador. Os sinalizadores "H1", "H2" e "H3" devem indicar, respectivamente, três situações: 1^a) Motor Parado; 2^a) Motor Funcionando e 3^a) Motor Parado por sobrecarga. Definir os valores lógicos para "X", "Y" e "Z", usando as chaves auxiliares do contator (bobina K1), se for o caso, e do relé de sobrecarga (FT1) que definam as três situações mencionadas. Para as análises, a chave "Q2" está fechada e as botoeiras são de pulso sem retenção.

Os valores lógicos CORRETOS estão expressos em:

Após as análises da carga mecânica no eixo do motor de indução trifásico, especificou-se o motor como: a) 30 CV (22,5 KW), operando com 100% da potência nominal, e rendimento de 90%; b) 4 polos - 6 terminais; c) F= 60 Hz; d) Fator de potência de 0,87; e) Vnominal de 380 V e; f) Corrente de partida, seis vezes a corrente nominal. Sabendo que a partida do motor é direta, especificar a faixa de ajuste do relé de sobrecarga e da corrente elétrica do fusível a partir da corrente elétrica nominal do motor, conforme tabela abaixo. Considerar (√3 * 380 * 0,87 ≅ 573).

Assinale a alternativa CORRETA:

O código IP 44, fornecido na placa de especificações do motor da guilhotina, refere-se

A partir da potência do motor da guilhotina fornecida pela placa de especificações, chega-se ao seu valor equivalente aproximado de,

O controle do sistema de ionização utiliza um transformador monofásico com primário de 220 V e três secundários independentes, sendo o primeiro de 12 V, o segundo de 44 V e o terceiro de 32 V. Tendo o primário 300 espiras, o número aproximado de espiras dos três secundários vale, respectivamente,

Um transformador de instrumentos é utilizado para realizar medições em um circuito, conforme a figura a seguir.

De acordo com a figura, a denominação desse transformador de instrumentos, a relação entre N1 e N2 e o ponto no qual deve-se realizar um aterramento são, respectivamente,
