Questões de Concurso Para técnico de manutenção eletrônica e telefonia

O modelo de um sistema de controle linear, de segunda ordem, sem zeros finitos, apresenta o diagrama da Figura a seguir, com dois polos complexos.





Com base nos valores mostrados no diagrama, a constante, conhecida como Razão de Amortecimento desse sistema, é igual a

Uma bateria de automóvel, com tensão contínua nominal de 12 V, por estar algum tempo em uso, teve sua resistência interna aumentada para 5 Ω.
Em um primeiro ensaio, no qual essa bateria alimenta diretamente uma carga resistiva de 10 Ω, foi feita a medida da potência dissipada na carga, obtendo-se uma primeira medida P₁ , em watts.
Em um segundo ensaio, feito com essa bateria nas mesmas condições, uma outra resistência de mesmo valor, 10 Ω, foi adicionada em paralelo à primeira carga, e foi feita uma segunda medida, P₂ , da potência dissipada em toda a carga, formada pelas duas resistências.
Qual é o valor aproximado do percentual de aumento de P₂ em relação a P₁ ?

Ao aplicar o sinal de tensão senoidal v(t) = 150 sen(ω₀ t) sobre a impedância complexa, dada por Z(jω₀ ) = 10 - j10, ambos operando na mesma frequência, a expressão do sinal da corrente elétrica resultante será

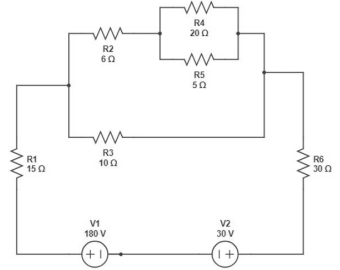

Considere o circuito elétrico resistivo mostrado na Figura a seguir, cujos componentes são considerados ideais.





Com base nos dados do circuito, o valor, em volts, da fonte de tensão do circuito equivalente de Thevenin, calculado entre os pontos 1 e 2, é

O diagrama esquemático da Figura a seguir representa o circuito de um amplificador diferencial, construído a partir de um amplificador operacional ideal. Esse circuito tem como objetivo amplificar a diferença entre as tensões entregues pelas fontes v_X e v_Y.





Cada uma das fontes de sinal v_X e v_Y enxerga uma resistência equivalente de entrada R_iX e R_iY, conforme indicado nas Figuras a seguir.





Para o amplificador diferencial em questão, as resistências equivalentes de entrada R_iX e R_iY, expressas em quilo-ohms (kΩ), são, respectivamente:
