Considere os seguintes dados:

Escada de dois lanços retos com patamar intermediário

Patamar medindo 1,20x1,20 m

Pé-direito = 2,70 m

Espessura da laje = 0,10 m

Fórmula de Blondel (2e+p = 0,65 m)

Quais os valores para a quantidade de espelhos, altura do espelho, largura do piso e comprimento da escada, respectivamente?

Em relação aos elevadores de emergência assinale a única alternativa que está incorreta.

Analise as afirmativas I, II e III abaixo, relacionadas às especificações para a construção de escadas, e assinale a alternativa correta.

I. As escadas de caracol só serão toleradas quando servirem de comunicação a torres, adegas, giraus, casas de máquina e entre-piso

II. É obrigatório o uso de corrimão na escada cujo ângulo de aclive for superior ou igual a 45º

III. As escadas de edifícios de mais de dois pavimentos terão a largura mínima de 1,20 m podendo ser construída de madeira.

Assinale a única alternativa correta relacionada às especificações técnicas da construção de escadas.

Considerando, para o cálculo do número de degraus de uma escada, a altura do espelho máxima e a profundidade do piso mínima recomendadas, a constante de cálculo de Blondel passa a valer:

Qual é altura do espelho e largura do piso da escada a seguir, em centímetros (cm), considerando a fórmula de Blondel?

-

-

NOTA: AS COTAS ESTÃO EM METROS (m)

Analise a figura 11 de um corte de escada.

Figura 11: Corte de escada

Disponível em: <https://pt.dreamstime.com/>. Acesso em: 21 set. 2017.

As dimensões de x e y são, respectivamente:

De acordo com a fórmula de Blondel, para uma escada com piso de 28 cm, a altura do espelho deve corresponder a:

Na instalação de elevadores alguns termos são utilizados especificamente para este contexto.

Por exemplo, a parte da caixa, situada abaixo do pavimento mais baixo servido pelo elevador, é denominada:

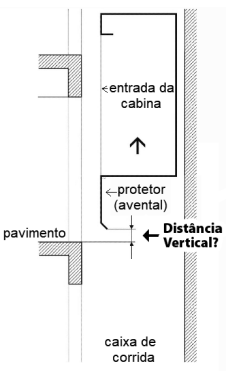

Na instalação de elevadores alguns requisitos de segurança são determinados por norma, dentre eles algumas distâncias quanto à posição de parada do carro em subida e em descida. Por exemplo, a distância vertical entre a soleira da porta do pavimento e a parte mais baixa do protetor da soleira da porta da cabina (avental), conforme representado ao lado.

A distância vertical (identificada em negrito) na figura não pode exceder:

Utilizando a Fórmula de Blondel para o cálculo da escada, as dimensões do espelho (e), ou seja, do degrau e a largura do piso (p), que equivalem ao plano horizontal, correspondem, respectivamente, a:

Com base nas figuras 1 e 3 apresentadas na página anterior, julgue os itens que se seguem.
I O poço da figura 1 está superdimensionado. II O percurso total do elevador ilustrado na figura 1 é de 16,25 m. III O corte esquemático e seus níveis indicados na figura 1 comportam o pé direito da casa de máquinas com 2,00 m, a laje de 10 cm, mais a medida HSK . IV A altura HSK, maior que os 3,00 m constantes nos níveis, é necessária para segurança de frenagem.
Estão certos apenas os itens

Considerando as informações apresentadas e as noções de projetos complementares, assinale a opção correta.

O espaço urbano não se constitui apenas pela tradicional combinação de áreas edificadas e áreas livres intimamente relacionadas entre si ou fragmentadas e desarticuladas, conforme o caso. Do espaço urbano também fazem parte as redes de infraestrutura que possibilitam seu uso e, de acordo com sua concepção, se transformam em elemento de associação entre a forma, a função e a estrutura. [...] Sistema viário: compõe-se de uma ou mais redes de circulação, de acordo com o tipo de espaço urbano, para receber veículos, automotores, bicicletas, pedestres etc. O conjunto de vias de circulação é complementado pela rede de drenagem pluvial que assegura o uso do sistema sob quaisquer condições climáticas.
(Mascaró, 2005.)

Analisando o trecho anterior, marque V para as afirmativas verdadeiras e F para as falsas.
( ) Os diferentes tipos de pavimentos são classificados como: pavimentos flexíveis, conhecidos geralmente como asfálticos, pavimentos semiflexíveis, geralmente formados por blocos de concreto ou paralelepípedos de pedra e pavimentos rígidos, conhecidos vulgarmente como de concreto.
( ) No que se refere ao sistema viário, a infraestrutura de drenagem é mais custosa se comparada com a infraestrutura de pavimentação.
( ) Pavimentações do tipo articulados são as mais econômicas para as vias públicas para pedestres, aconselhando-se seu uso para grandes trechos.
( ) As declividades verticais das vias para pedestres geram rampas até o limite máximo de 20%. De 20% a 40% há mistura de escadas com patamares ou rampas. A partir de 40% somente escadas podem ser executadas.
( ) As deficiências de infraestrutura urbana reduzem a qualidade de vida e prejudicam a produtividade, diminuindo a renda das pessoas. Um dos maiores desafios do crescimento equilibrado e duradouro das populações é provê-las de serviços urbanos em quantidades e qualidade suficientes.

A sequência está correta em

Para vencer uma altura de 3,06 metros, admite-se uma escada com

As escadas localizadas em saídas de emergência devem ser dimensionadas em função

Analise os seguintes casos em que é obrigatório o uso de rampas em edificações, segundo a NBR 9077/2001 (Saídas de emergência em edifícios).

I. Na descarga e acesso de elevadores de emergência.

Il. Sempre que a altura a vencer for inferior a 0,48 m, já que são vedados lanços de escadas com menos de três degraus.

Ill. Quando a altura a ser vencida não permitir o dimensionamento equilibrado dos degraus de uma escada.

IV. Quando os pavimentos não tiverem saída em nível para o espaço livre exterior.

Quais estão corretos?

Um município brasileiro está formulando sua própria regulamentação de obras e edificações e deve estabelecer parâmetros para o dimensionamento de degraus de escadas de uso comum. Considerando-se uma seção longitudinal de escada, é necessário determinar, de acordo com a normatização técnica aplicável, dentre outros,

O projeto de um centro cultural prevê a ligação entre o pavimento térreo e o pavimento superior por meio de escada rolante já encomendada com as características apresentadas na seção longitudinal típica apresentada na figura a seguir, fornecida pelo fabricante (medidas em mm). O projeto executivo deve agora fazer ajustes em relação ao básico, utilizado para contratação. O pé-direito livre (face do piso à face inferior do forro) do pavimento térreo é de 3,60 m; a altura total prevista para a laje nervurada (altura da nervura, incluindo espessura de tabuleiro) é de 30 cm; o espaço entre a nervura e o forro, para passagem de instalações, é de 25 cm; a espessura do forro do pavimento térreo, de 4 cm; e a altura final do piso elevado do pavimento superior, acima do nível da laje, de 50 cm.


A determinação do comprimento total L, que deve ser reservado para a escada rolante no projeto, seguirá a fórmula L = H x 1,732 + 4731, com tolerância de execução de 5 mm, para mais ou para menos. A distância L a ser observada na execução da obra, arredondada para a casa dos milímetros, deverá ficar entre
