Questões de Concurso Público CASAN-SC 2022 para Eletrotécnico
Foram encontradas 50 questões
Responda às questões 21 e 22 de acordo com a figura abaixo que mostra a ligação de um transformador trifásico.
Fonte: Instalações Elétricas / Kiskier, Julio – 7ª ed.: LTC, 2021.
Assinale a alternativa que indica corretamente a ligação do primário e secundário do transformador.
Responda às questões 21 e 22 de acordo com a figura abaixo que mostra a ligação de um transformador trifásico.
Fonte: Instalações Elétricas / Kiskier, Julio – 7ª ed.: LTC, 2021.
Sabendo que a relação de espiras do transformador é 1:1, qual a tensão de linha do primário?
Dada a figura da instalação elétrica abaixo, responda às questões 23 e 24.
Quais elementos do circuito 1 estão faltando no eletroduto entre o ponto de iluminação “b” e os interruptores?
Dada a figura da instalação elétrica abaixo, responda às questões 23 e 24.
Assinale a alternativa correta.
Assinale a alternativa correta com relação a associações de resistores.
Responda as questões 26 e 27 com relação ao circuito da figura abaixo
Sabendo que R1 = 2Ω e R2 = R3 = 1Ω, qual a corrente na malha Ia?
Responda as questões 26 e 27 com relação ao circuito da figura abaixo
Assinale a alternativa correta.
Dado o diagrama fasorial de um sistema em corrente alternada abaixo.
Assinale a alternativa que indica qual a característica correta do circuito.
Uma carga elétrica trifásica de 10 kVA possui fator de potência de 0,8 e é alimentada com tensão de linha de 380 V. Qual o valor da corrente eficaz de linha?
Uma fonte de tensão contínua (Vs) é colocada em série com uma resistência (Rs), que é colocada em série com um capacitor (C).
Considerando que o capacitor está descarregado no início do período, assinale a alternativa correta.

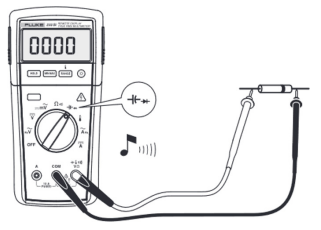

Um técnico utilizou um multímetro para testar o estado de um diodo. Considere os terminais conectados corretamente e a leitura indicada na figura.
Assinale a alternativa que descreve o estado correto do diodo
A figura abaixo mostra a corrente durante a partida de um motor de indução trifásico em função da sua velocidade angular.
Assinale a alternativa que indica corretamente o sistema de partida utilizado:

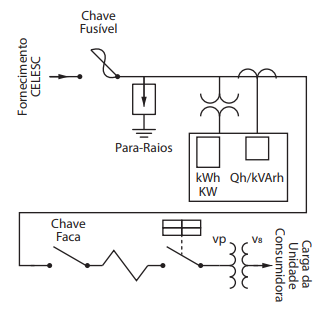

A figura abaixo mostra a entrada de energia de uma unidade consumidora.
Assinale a alternativa correta.
Assinale a alternativa correta com relação às instalações elétricas.
Analise o texto abaixo.
Somente será possível o acionamento de um motor de indução trifásico por meio da chave de partida estrela-triângulo se o motor elétrico possuir __________terminais acessíveis e dispuser de dupla tensão nominal. As tensões do motor devem ser de__________ para tensão de linha trifásica de 380 V.
Assinale a alternativa que completa corretamente as lacunas do texto.
Analise as afirmativas abaixo com relação aos motores de indução trifásicos.
1. Motores de indução trifásicos com rotor em gaiola possuem anéis coletores que podem ser conectados em reostatos para controle da corrente de partida.
2. Motores bobinados são constituídos de barras não isoladas e interligadas por anéis condutores curto-circuitados.
3. A diferença existente entre as velocidades síncrona e a do rotor é denominada escorregamento.
Assinale a alternativa que indica todas as afirmativas corretas.
. A norma NBR5410 é aplicável para instalações:
Analise as afirmativas abaixo com relação a motores de indução monofásicos.
1. Os motores monofásicos possuem
2 enrolamentos, sendo um principal e um para auxiliar na partida.
2. O torque de partida é produzido pelo defasamento de 90 graus entre as correntes do circuito principal e do circuito de partida.
3. O circuito de partida é constituído de um enrolamento auxiliar conectado em série com um capacitor e uma chave que abre o circuito auxiliar após a partida.
Assinale a alternativa que indica todas as afirmativas corretas.
Considere uma instalação de uma luminária com uma lâmpada de vapor de sódio de alta pressão com reator eletromagnético.
São fatores que influenciam na corrente do sistema:
1. Fator de potência do reator
2. Luminosidade do ambiente
3. Rendimento do reator
4. Potência da lâmpada
5. Rendimento da luminária
Assinale a alternativa que indica todas as afirmativas corretas.
A razão entre a energia elétrica ativa e a raiz quadrada da soma dos quadrados das energias elétricas ativa e reativa, consumidas num mesmo período especificado, é denominada:
