Questões de Concurso Público CASAN-SC 2022 para Eletrotécnico

A divisão da instalação em circuitos deve ser de modo a atender às exigências apresentas abaixo.

Relacione as exigências listadas abaixo com suas respectivas descrições.

Coluna 1 Exigências

1. Segurança

2. Manutenção

3. Produção

4. Conservação de energia

Coluna 2 Descrição

( ) Facilitando ou possibilitando ações de inspeção e de reparo.

( ) Possibilita que cargas sejam acionadas na justa medida das necessidades.

( ) Minimizando as paralisações resultantes de uma ocorrência.

( ) Evita que a falha em um circuito prive a alimentação de toda a instalação.

Assinale a alternativa que indica a sequência correta, de cima para baixo.

Assinale a alternativa que indica corretamente as tensões de alimentação cobertas pela NBR14039.

Assinale a alternativa que corretamente identifica as cores de identificação dos condutores fase em alta tensão:

A figura abaixo mostra as zonas de perigo definidas pela NR10.

Sabendo que PE é o ponto energizado e SI uma superfície isolante, assinale a alternativa que indica corretamente o nome das zonas 1, 2, 3 e 4, respectivamente.

Analise as afirmativas abaixo em relação às regras gerais de ramais de ligação aéreos.

1. Os condutores deverão ser multiplexados, do tipo sustentação pelo neutro.

2. As emendas somente são permitidas no condutor neutro.

3. Não devem cruzar com condutores de outras unidades consumidoras.

4. Não devem cruzar com redes de média tensão.

Assinale a alternativa que indica todas as afirmativas corretas.

Seja uma fonte de corrente contínua em paralelo com dois resistores (R₁ e R₂ ).

Assinale a alternativa que calcula corretamente a corrente no resistor R₁ .

Analise as afirmativas abaixo com relação à segurança do trabalho em instalações elétricas.

1. Os riscos com a eletricidade são tanto maiores quanto maior for a tensão ou diferença de potencial.

2. A eletricidade é um dos agentes de risco com maior poder de causar danos, porque sua presença não pode ser percebida a distância pelos sentidos (tato, audição, olfato, visão).

3. Não é necessário tocar o condutor para levar choque, pois a simples aproximação pode provocá-lo, pelo arco elétrico que se forma naquele ponto, gerando graves consequências.

Assinale a alternativa que indica todas as afirmativas corretas.

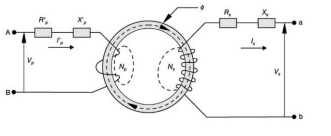

A figura abaixo mostra um diagrama esquemático de um transformador de potencial.

Assinale a alternativa que indica corretamente o nome do fluxo magnético indicado na figura como Φ.

Analise o texto abaixo em relação ao projeto de dispositivos de proteção.

"A NBR 5410 estabelece que a capacidade de interrupção dos dispositivos de proteção contra curtos-circuitos deve ser igual ou__________________ à corrente de curto-circuito presumida no ponto onde o dispositivo de proteção seja instalado, exceto quando houver outro dispositivo colocado mais_________________ à fonte de alimentação e que tenha capacidade de interrupção suficiente. Neste caso, as características dos dois dispositivos devem ser coordenadas de tal forma que os efeitos das correntes de curto-circuito que os dispositivos deixam passar não danifiquem o dispositivo colocado mais_________________ da fonte, bem como os condutores protegidos por esses dispositivos”.

Assinale a alternativa que completa corretamente as lacunas do texto.

Analise o texto abaixo com relação à partida estrela-triângulo de motores trifásicos.

Durante a partida em estrela, o conjugado fica reduzido em __________e a corrente de partida fica reduzida em________ com relação aos seus valores nominais. Devido ao baixo conjugado de partida a que fica submetido o motor, as chaves estrela-triângulo são mais adequadamente empregadas em motores cuja partida se dá em ________.

Assinale a alternativa que completa corretamente as lacunas da afirmativa acima:
