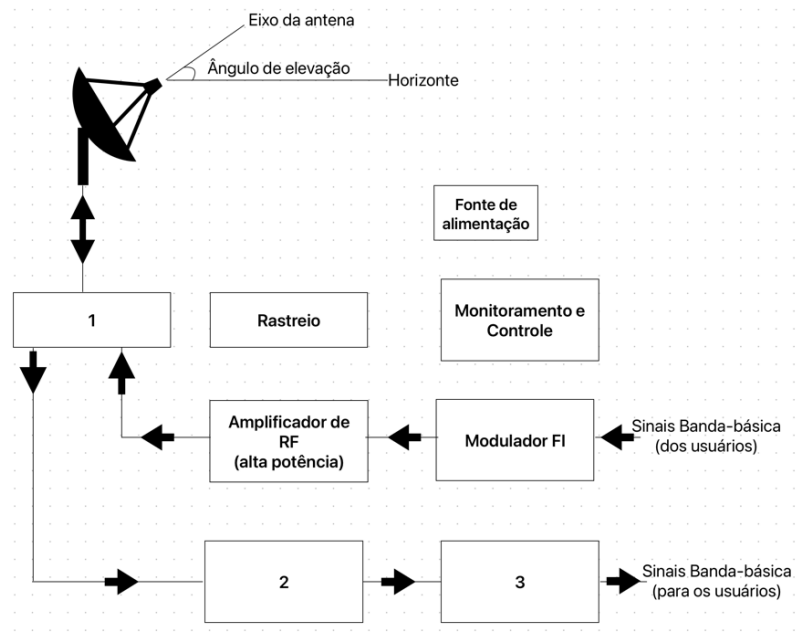

A figura apresenta um Diagrama em Blocos representando uma E...

1 – Divisor de potência; 2 – Amplificador de potência; 3 – Modulador de FI.

1 – Divisor de potência; 2 – Amplificador de potência; 3 – Demodulador de FI.

1 – Diplexador; 2 – Amplificador de baixo ruído; 3 – Demodulador de FI.

1 – Diplexador; 2 – Amplificador de baixo ruído; 3 – Modulador de FI.

1 – Amplificador de baixo ruído; 2 – Amplificador de potência; 3 – Modulador de FI.
