A programação de um controlador lógico programável (CLP) pode ser executada através diversas linguagens conforme os padrões definidos pela IEC 61131-3. Abaixo vemos um trecho de código específico da linguagem Ladder, na qual dois sensores A e B são entradas de sinal, utilizadas para acionar um Motor e um LED:

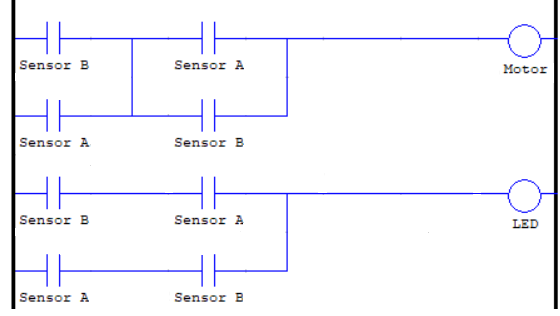

Figura 1: diagrama ladder.

Nesse contexto, considere as seguintes afirmações:

I. O estado do Motor e do LED são iguais independentemente do estado dos sensores A e B.
II. Quando o sensor B está acionado, o Motor estará ligado.
III. Quando o sensor A está acionado e o sensor B desacionado, o LED estará ligado.

Assinale a opção CORRETA:

Question

A programação de um controlador lógico programável (CLP) pode ser executada através diversas linguagens conforme os padrões definidos pela IEC 61131-3. Abaixo vemos um trecho de código específico da linguagem Ladder, na qual dois sensores A e B são entradas de sinal, utilizadas para acionar um Motor e um LED:

Imagem associada para resolução da questão

Figura 1: diagrama ladder.

Nesse contexto, considere as seguintes afirmações:

I. O estado do Motor e do LED são iguais independentemente do estado dos sensores A e B.

II. Quando o sensor B está acionado, o Motor estará ligado.

III. Quando o sensor A está acionado e o sensor B desacionado, o LED estará ligado.

Assinale a opção CORRETA:

A

As afirmações I, II e III estão corretas

B

Apenas as afirmações II e II estão corretas

C

Apenas a afirmação II está correta

D

Apenas a afirmação I está correta

E

Nenhuma afirmação está correta

Instituto Federal de Educação, Ciência e Tecnologia de Santa Catarina · Accepted Answer

Alternativa [A] As afirmações I, II e III estão corretas
