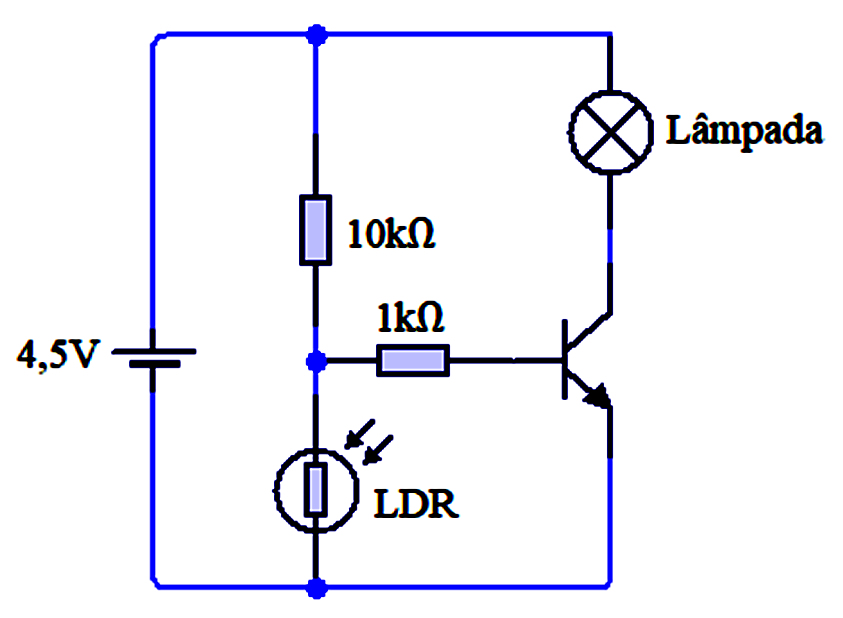

Para ligar uma lâmpada com um LDR (resistor dependente da luz), um técnico em eletroeletrônica montou o circuito apresentado na figura abaixo. O técnico empregou um transistor bipolar com as seguintes características: β = 300 e VBE = 0,7 V. Na Tabela estão apresentados os valores que relacionam a resistência do LDR e o iluminamento (E) do LDR. Sabendo que o LDR está recebendo um iluminamento de 937,34 lux e que o transistor está operando na região ativa, o valor da corrente na lâmpada vale aproximadamente:
E |
LDR |
110,25 lux |
10,43 MΩ |
197,97 lux |
1,22 MΩ |
310,8 lux |
586,3 kΩ |
423,5 lux |
309,6 kΩ |
536,3 lux |
182,7 kΩ |
624,05 lux |
109,8 kΩ |
749,37 lux |
71,55 kΩ |
849,62 lux |
32,56 kΩ |
887,22 lux |
9,72 kΩ |
937,34 lux |
2,5 kΩ |
110,25 lux |
400 Ω |
