Ano: 2023 Banca: FUNDATEC Órgão: IFC-SC Prova: FUNDATEC - 2023 - IFC-SC - Engenheiro Civil |
Q2430725 Engenharia Civil

A Figura abaixo (extraída da ABNT NBR 9050:2020 – Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos) ilustra o uso de uma barra de apoio reta fixada ao fundo e duas retas fixadas a 90º na lateral, quando a bacia convencional estiver próxima a uma parede. Nesse sentido, assinale a alternativa que indica, correta e respectivamente, os valores da “cota A” quando a bacia for de adulto e quando for infantil.

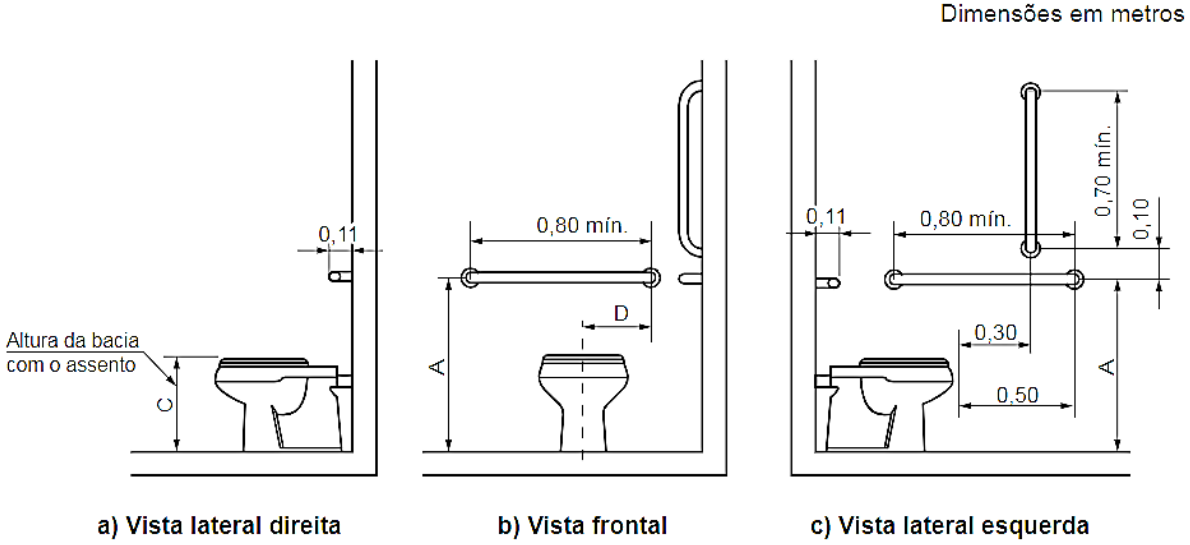

Imagem associada para resolução da questão


Exemplo de bacia convencional com barras de apoio ao fundo e a 90º na parede lateral

Alternativas

Gabarito comentado

Confira o gabarito comentado por um dos nossos professores

Clique para visualizar este gabarito

Visualize o gabarito desta questão clicando no botão abaixo

Comentários

Veja os comentários dos nossos alunos

De acordo com a NBR 9050/20 - Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos:

7.7.2.3 Bacias sanitárias com parede lateral

7.7.2.3.1 Bacia convencional com barras de apoio ao fundo e a 90° na parede lateral

A Figura 106 ilustra o uso de uma barra de apoio reta fxada ao fundo e duas retas fxadas a 90° na lateral, quando a bacia convencional está próxima a uma parede.

Figura 106 – Bacia convencional com barras de apoio ao fundo e a 90º na parede lateral – Exemplo A

Cota A:

Adulto: 0,75 m

Infantil: 0,60 m

LETRA D

7.7.2.3.1 Bacia convencional com barras de apoio ao fundo e a 90° na parede lateral.

Figura 106 Bacia convencional com barras de apoio ao fundo e a 90º na parede lateral –Exemplo A
