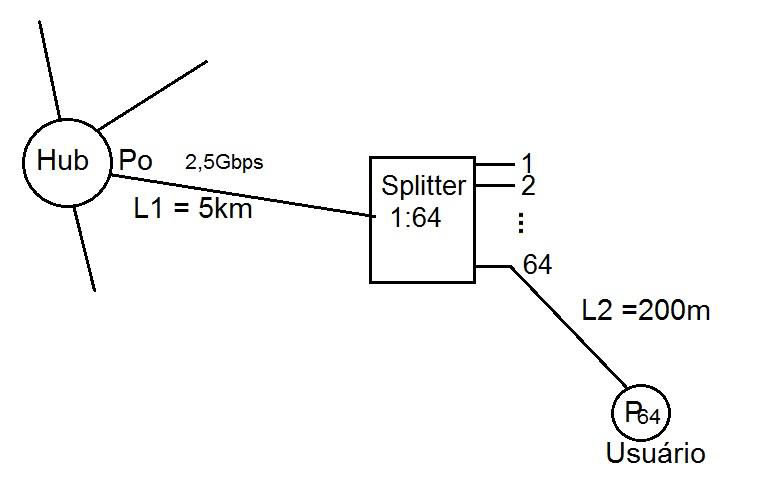

Considere o diagrama esquemático de uma rede óptica utilizando a tecnologia PON para levar a fibra até a casa do usuário final (FTTh – Fiber to the home), apresentado na figura ao lado:

Considere que o equipamento receptor óptico do usuário P₆₄ tem sensibilidade de -20 dBm. O Hub tem taxa de dados de downstream de 2,5 Gbps. As fibras ópticas ligando o Hub até o splitter de 1:64 usuários, numa distância L1 = 5 km, bem como o cabo óptico que liga o splitter ao P₆₄, com L2 = 200 m, apresentam coeficientes de atenuação de 0,5 dB/km. Os conectores nas terminações das fibras apresentam perdas de 1 dB. Suponha não haver emendas nas fibras ao longo dos trechos considerados. Para uma margem de garantia de 10 dBm acima da sensibilidade mínima do receptor, a potência Po na saída do Hub e a taxa de dados para o usuário final terão, respectivamente, os valores aproximados de:
