Ano: 2014 Banca: COPEVE-UFAL Órgão: CASAL Prova: COPEVE-UFAL - 2014 - CASAL - Técnico Industrial - Eletrotécnica |

Q2750469 Engenharia Elétrica

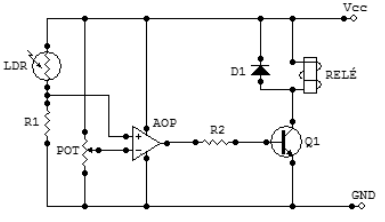

Com base na análise de funcionamento do circuito eletrônico mostrado na figura abaixo,

Imagem associada para resolução da questão

assinale a opção com a sentença correta.

O amplificador operacional funciona como um amplificador inversor.

O diodo não tem função alguma e poderia ser retirado do circuito.

O transistor neste circuito funciona como um amplificador de pequenos sinais.

O diodo quando inversamente polarizado curto-circuita a bobina do relé.

O relé é acionado quando o transistor é saturado.
