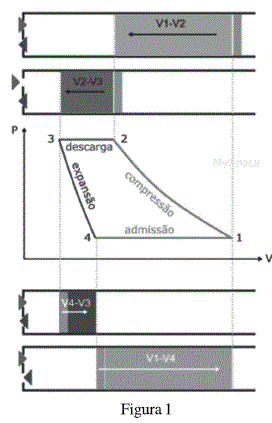

Analise o esquema da Figura 1, que trata de um compressor a...

Em 1, o pistão está no ponto morto inferior, e ambas as válvulas, abertas.

O gás é comprimido de forma adiabática até 2.

O pistão escoa de forma adiabática até o ponto 3, quando a válvula de escape é aberta.

O gás contido no espaço entre o ponto morto superior (3) e o cabeçote do cilindro se comprime até o ponto 4.

A válvula de admissão é aberta no ponto 4, e o gás é admitido de forma adiabática até o pistão chegar ao ponto morto inferior 1.
