Q2430931 Engenharia Elétrica

Na Figura 8, o SCR está inicialmente inativo e as chaves SW1 e SW2 estão abertas. Para fins de melhor compreensão, os valores de RL e RG bem como as fontes de tensão estão corretamente dimensionadas para o pleno funcionamento do circuito. Com base no assunto, analise as assertivas a seguir e assinale a alternativa correta.

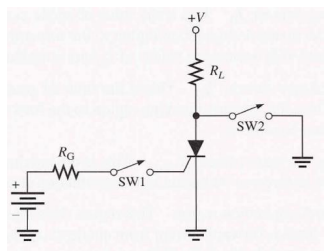

Imagem associada para resolução da questão

Figura 8

I. O componente SCR, mesmo polarizado diretamente, somente entrará em condução quando a chave SW2 for fechada.

II. O componente SCR, mesmo polarizado diretamente, somente entrará em condução quando a chave SW1 for fechada.

III. Uma vez estando em condução, a chave SW1 poderá ser aberta, que o SCR continuará em condução.

IV. Uma vez estando em condução, somente fechando a chave SW2 para interromper a condução do SCR.
