Ano: 2017 Banca: FADESP Órgão: COSANPA Prova: FADESP - 2017 - COSANPA - Técnico Industrial -Eletrônica |

Q2774832 Eletricidade

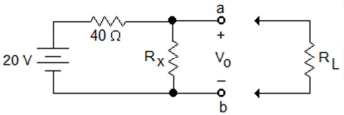

No circuito divisor de tensão representado na figura a seguir, o valor de V_o sem a carga R_L é 4 V. Quando a resistência de carga R_L é ligada aos terminais a-b, V_o cai para 3 V. Logo, os valores de R_L e R_x são, respectivamente,

Imagem associada para resolução da questão

12 Ω e 24 Ω.

20 Ω e 12 Ω.

25 Ω e 14 Ω.

24 Ω e 10 Ω.
