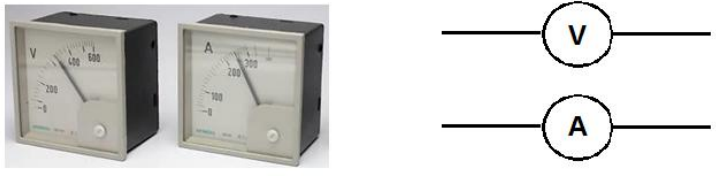

Com a descoberta do efeito magnético da corrente elétrica (1819), foi possível a construção de aparelhos que fossem capazes de medir a intensidade de corrente elétrica e as diferenças de potenciais (ddp), bem como, outras grandezas elétricas. A figura mostra dois desses aparelhos, o Voltímetro e o Amperímetro (à esquerda), assim como suas representações em esquemas de circuitos elétricos (à direita).

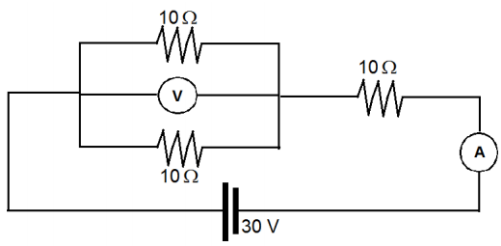

No laboratório de física, um aluno fez uma montagem de circuito elétrico, a qual está esquematizada na figura abaixo, onde além dos aparelhos de medidas, considerados ideais, temos também resistores de 10 Ω cada e uma bateria de 30 V com resistência interna desprezível.

Considerando desprezíveis também as resistências dos fios de ligação entre os componentes, os valores registrados, respectivamente, pelo voltímetro e pelo amperímetro são:
