Sabe-se que a relação entre a potência óptica de saída P_opt (medida em mW) e a corrente I (medida em mA) que circula através de um diodo laser é dada pela expressão P_opt = A (I – I_th), se I > I_th, sendo que A é uma constante característica do diodo e Ith é denominada corrente de limiar. Quando a corrente é menor do que a corrente de limiar, ou seja, I < I_th, a potência óptica de saída é nula (P_opt = 0). As constantes A e Ith são dependentes da temperatura de operação. Em geral, vamos assumir que a tensão direta sobre o diodo laser no ponto de operação acima da corrente de limiar é um valor constante, independente da corrente I.

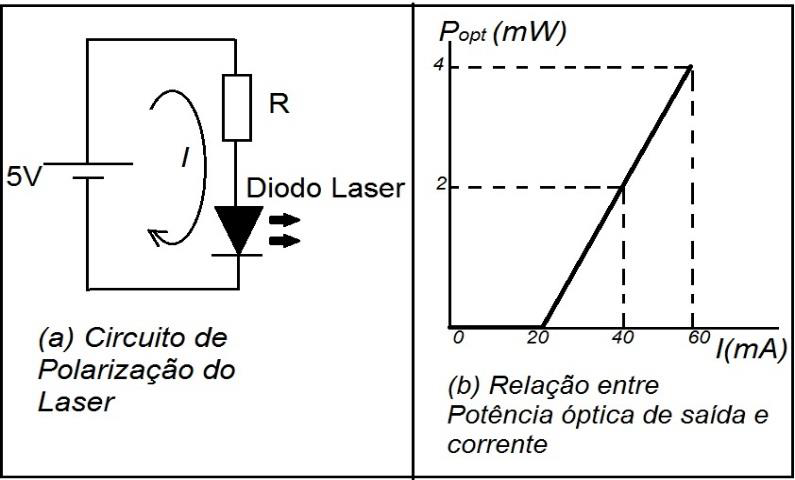

Considere a figura (a), que mostra o circuito de polarização DC de um diodo laser, em que o resistor R é utilizado para definir o ponto de operação, bem como o gráfico de potência óptica de saída em função da corrente sobre o diodo laser operando em temperatura ambiente (figura (b)). Assumindo que a tensão direta sobre o diodo laser no ponto de operação desejado seja de 2 V, para que ele opere emitindo 3 mW de potência óptica, os valores de corrente I e do resistor R no circuito de polarização devem ser, respectivamente, de:
