O torque necessário para o acionamento de fusos de esfera em...

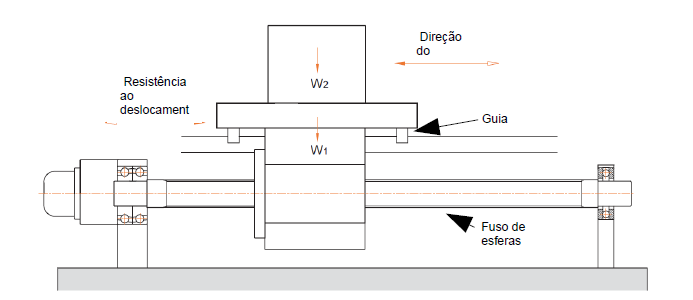

O torque necessário para o acionamento de fusos de esfera em sistemas de movimentação linear, como o representado na figura abaixo, é dado por:

(desprezando-se a pré-carga da castanha e o torque de resistência do rolamento).

Calcule o torque de acionamento necessário, considerando: o peso total (W1+W2) igual a 1kN; coeficiente de atrito das guias igual a 0,003 e fuso com: diâmetro de 33 mm, avanço de 10 mm e eficiência de 96%.

Fonte: adaptado do catálogo “Linear Motion– NSK”.
