A ligação em paralelo de geradores não pode ser executada sem que sejam observadas algumas condições.

A respeito do paralelismo de geradores, analise as afirmativas a seguir.

I. A tensão de geração dos geradores ligados em paralelo pode ser diferente.

II. Os ângulos de defasagem dos geradores operando em paralelo devem ser iguais.

III. A potência dos geradores deve ser igual.

Assinale:

Em um circuito elétrico terminal, a corrente demandada por uma carga pontual é igual a 21 A e o condutor utilizado nesse circuito possui uma capacidade de condução, nas condições da instalação, igual a 22 A. O circuito pode suportar uma sobrecarga de até 45%, desde que não ultrapasse o tempo convencional de atuação.

Sabe‐se que os disjuntores comerciais utilizados para os circuitos terminais são de 17, 19, 21, 23 e 25 Ampères e que o fator de atuação para toda essa linha de disjuntores é igual a 1,35.

O disjuntor que deve ser adotado nesse circuito é o de

A fase A de um sistema elétrico de sequência CBA possui um ângulo igual a 20°. Uma carga elétrica trifásica equilibrada em estrela, cujo fator de potência é igual a 0,866 indutivo é alimentada por esse sistema.

Os ângulos das correntes de fases das fases A, B e C da carga são, respectivamente, iguais a

Em um sistema elétrico ocorreu um curto circuito trifásico em uma linha de distribuição de energia. A corrente de curto circuito assumiu o valor de 50 x 3^0,5 p.u. (sistema por unidade).

Sabendo‐se que as bases no setor onde ocorreu essa falta são de 500 kVA e 1,0 kV, a corrente de curto circuito, em ampères, é igual a

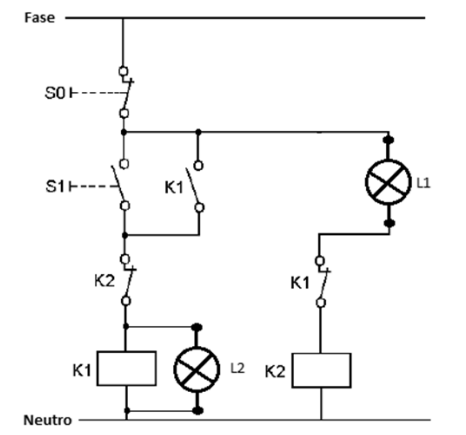

A figura a seguir apresenta um esquema para o acendimento das lâmpadas L1 e L2.

Os estados de L1 e L2 antes e depois do acionamento da botoeira S1 são, respectivamente,

Uma fonte trifásica simétrica na configuração estrela alimenta uma carga trifásica equilibrada na configuração delta. A tensão de fase da fonte é igual a V e sua corrente de fase igual a I.

Na carga o valor das tensão de fase e da corrente de linha são, respectivamente iguais a

Duas cargas trifásicas equilibradas são alimentadas por uma fonte com tensão de linha igual a U. Uma das cargas está na configuração estrela e a outra na configuração delta. Os valores das resistências das cargas monofásicas que compõem as duas cargas trifásicas são iguais a Z ∠ θ. A potência ativa trifásica para a carga na configuração estrela e delta são respectivamente iguais a

A figura a seguir apresenta um circuito composto de uma carga C alimentada por uma fonte alternada senoidal. Também estão presentes nesse circuito um amperímetro A, um voltímetro V e um Wattímetro W.

A respeito desse circuito, assinale a afirmativa correta.

Os componentes simétricos são muito utilizados para o cálculo de curtos circuitos em sistemas de potência. A partir do ponto de ocorrência de uma falta franca entre uma fase e o terra, o curto circuito é determinado a partir da associação

A torre de resfriamento remove a carga térmica de um sistema de ar condicionado por meio de um sistema de resfriamento.

A esse respeito, assinale V para a afirmativa verdadeira e F para a falsa.

( ) A temperatura de bulbo úmido é menor ou no máximo igual à temperatura de bulbo seco.

( ) A temperatura de bulbo úmido do ar é a própria temperatura do gás.

( ) A principal contribuição para o resfriamento da água em uma torre de resfriamento é dada pela evaporação de parte da água que recircula na torre.

As afirmativas são, respectivamente,

Uma instalação elétrica, cujo fator de potência é igual a 0,5 indutivo,solicita uma potência reativada fonte igual a Q.

Para que essa instalação tenha o seu fator de potência elevado a 0,866, deve ser instalado um banco de capacitores igual a

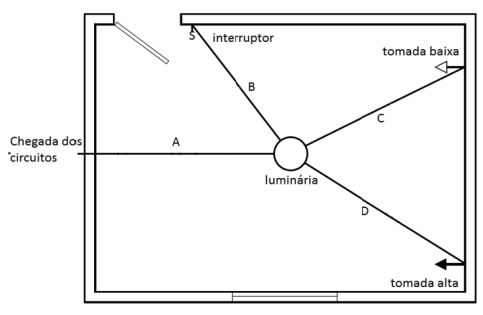

A figura a seguir apresenta uma dependência de uma casa alimentada por dois circuitos terminais.

A respeito dos cabos que devem estar contidos nos eletrodutos A, B, C e D, analise as afirmativas a seguir.

I. O eletroduto A deve ter duas fases, dois neutros e um terra.

II. O eletroduto B deve ter um neutro e um retorno.

III. Os eletrodutos C e D devem ter, em cada um deles, uma fase, um neutro e um terra.

Assinale:

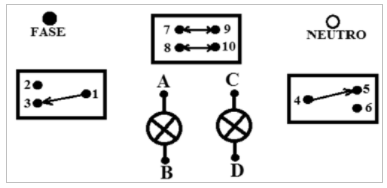

A figura a seguira presenta duas lâmpadas, dois disjuntores paralelos e um intermediário.

A ligação entre esses componentes que permite que as duas lâmpadas acendam ou apaguem ao mesmo tempo por meio da mudança de estado de qualquer um dos interruptores,é a apresentada em:

Observação:X‐Y (o traço entre X e Y indica uma conexão)

A figura a seguir apresenta uma bobina com 100 espiras percorridas por uma corrente de 500mA.

O comprimento médio do circuito magnético é igual a 0,25m.

Para essas condições, o campo magnético indutor é, em Ae, igual a

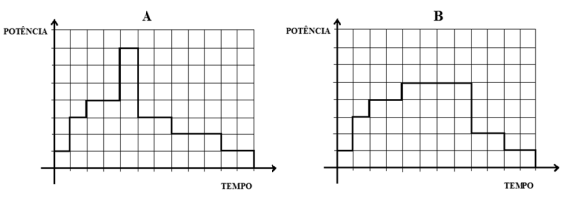

A figura a seguir apresenta duas curvas de demanda de cargas que retratam comportamentos distintos na utilização das cargas para uma mesma planta elétrica,sem que haja, no entanto, comprometimento às necessidades dos usuários.

A respeito dessas duas curvas, assinale V para a afirmativa verdadeira e F para a falsa.

( ) A curva A conserva mais energia que a B.

( ) A curva A exige uma maior infraestrutura elétrica que a B.

( ) A curva A possui um fator de carga melhor que a B.

As afirmativas são, respectivamente,

O circuito a seguir é composto por uma fonte alternada senoidal U, um resistor R,um capacitor com reatância X_C e um indutor com reatância X_L.

Sabendo‐se que a fonte tem uma tensão eficaz de 90V e que R, X_C e X_L são iguais a 10 Ω, a potência elétrica, em watts, envolvida nesse circuito é de

Em uma instalação elétrica de baixa tensão, a proteção deve atuar de forma a proteger a instalação e também o usuário.

O esquema de aterramento que permite a proteção do usuário somente com o uso dos disjuntores é o esquema

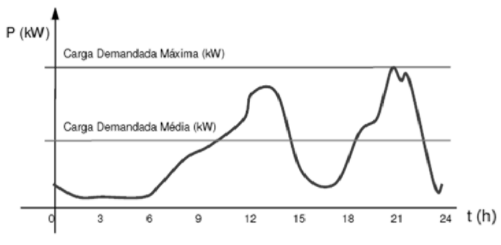

A figura a seguir apresenta uma curva de carga de uma instalação industrial.

A respeito dessa instalação,é correto afirmar que

O AUTOCAD é um software poderoso para a elaboração de desenho sem todas as áreas da engenharia. A respeito desse software, analise as afirmativas a seguir.

I. O comando offset permite desenhar círculos concêntricos, linhas paralelas e curvas paralelas.

II. O comando fillet permite arredondar e fazer a concordância das arestas de objetos.

III. O comando line permite desenhar comprimento infinito.

Assinale:

Um transformador trifásico na configuração estrela no primário e delta no secundário possui a relação de espiras, N₁ / N₂, entre os enrolamentos primários (N₁) e secundários (N₂), igual a 0,5.

O primário é submetido a uma tensão de linha igual a V.

As tensões de fase e linha no secundário são, respectivamente,iguais a
